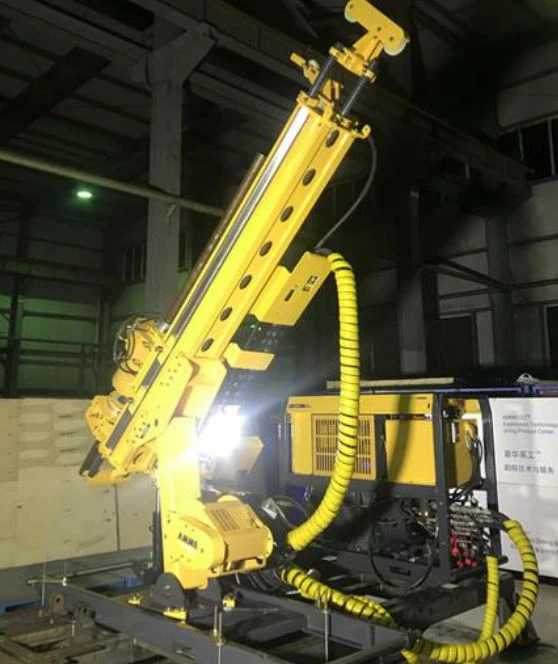

Underjordisk kerneborerig UMX1000 UMX800

Model: UMX1000 / UMX800

Boredybdekapacitet:

BQ (UMX1000/UMX800): 1200m / 960m

NQ (UMX1000/UMX800): 960m / 760m

HQ (UMX1000/UMX800): 620m / 520m

Rig totalvægt: 2200Kg / 2100Kg

Dybdekapacitet er underlagt boreanvendelse og forholdene på stedet.

Funktioner
* Den klassiske canadiske-oprindelige 12HH spændepatron og rotationsenhed (UMX1000) giver forventning om enestående pålidelighed og ydeevne i branchen. Den integrerede gearkasse er to-trins og fuldt variabel- kontrol med et uafhængigt smøresystem, der giver øget kontrollerbarhed og længere serviceintervaller.
* Stangholderen, som er fuldt synkroniseret med patronen, betjenes af en hydraulisk cylinder (åbning) og en nitrogenfjeder med lang levetid (lukning), der sikrer høj klemkraft og hurtig lukkehandling samt forbedret kontrol og reduceret servicebehov.
* Den stive, men lette foderrammebeskyttelse forhindrer risiko for ulykker. Det er let at manuel positionering på et hvilket som helst af de flere holdepunkter.
* Kontrolpanelet er pilot-hydraulisk-kontroldesign udstyret med bruger-venligt interface og overvågningsmålere. Knapperne og knapperne er godt udformet til håndkomfort og betjeningsnøjagtighed, hvilket giver fremragende ergonomisk kontrol af riggen samt forbedret sikkerhed og produktivitet.
* N-stopknapper på kontrolpanelet og boreriggen sørger for akut systemafbrydelse mod utilsigtede situationer.

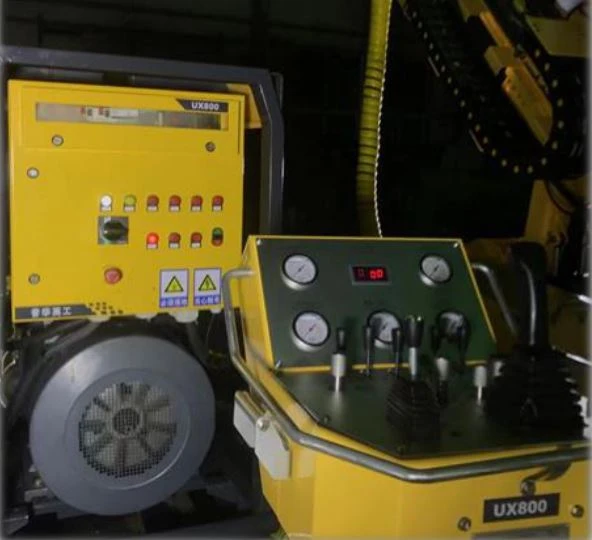

Strøm enhed

Standardkraftenheden er elektrisk, som er egnet til typiske underjordiske applikationer.
Dieselversionen power pack er også tilgængelig i henhold til specifikke applikationsbehov.
Effekt: 90KW / 75KW
Hovedpumpe max flow: 160 l/m
Hovedpumpe maks. tryk: 300 Bar
Servicepumpe max flow : 40,5 l/m
Servicepumpe maks. tryk: 300 Bar
Vægt: 980 kg
LxBxH :1845x790x1380 mm

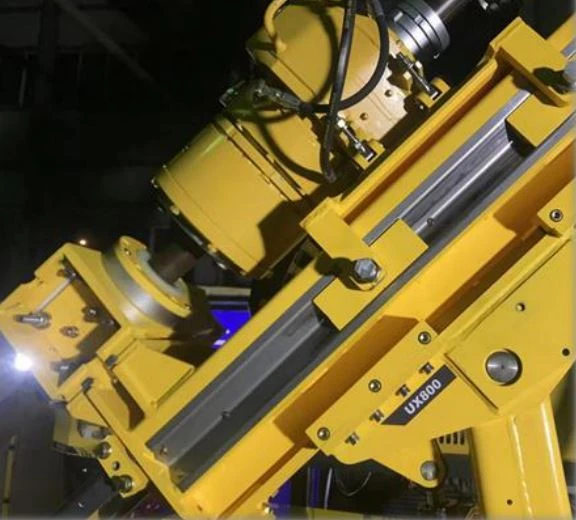

Foderramme

Fremføringslængde: 1800 mm cylinder.
Fremføringsramme længde: 2900 (mm)
Forlænger mast længde: 2000 (mm)
Fremføringskraft: 89 (kN)
Trækkraft: 89 (kN)
Fremføringshastighed: 0,9 (m/s)

Stangholder

Stangholderen åbnes hydraulisk, og gas-trykket lukkes.
I tilfælde af tab af hydraulisk tryk lukker stangholderen øjeblikkeligt. Gastrykket kan bekvemt overvåges.
Max stangstørrelse: 89mm
Boring (uden kæber): 102 mm
Boring (uden dæksler): 170 mm
Aksial holdekraft: 45kN

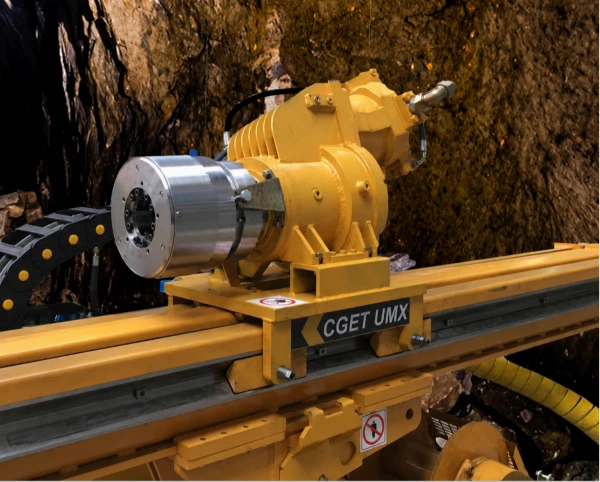

Rotationsenhed

Rotationsenheden er i stand til at håndtere B-H-stænger (chuck) og mulighed for P-stænger (under). Rotationsenheden består af en hydraulisk motor, en to-gearkasse og en 12 HH hydraulisk borepatron. Chucken lukker for at holde stangen ved hjælp af hydraulisk tryk, og åbner for at frigives med fjederkraft.
Motor: 160cc / 110cc
Max rotation (rpm): 1400
Maks. drejningsmoment (Nm): 2300 Nm /2100 Nm
Spindel indvendig diameter (mm): 101
Chuck aksial holdekraft (kN): 150

Wirelinehejs (med WL nivelleringsenhed)

Kapacitet: 1000m, 4,75mm
Træk min: 3600 N (fuld tromle)
Træk max: 9700 N (tom tromle)
Linjehastighed min: 1,8 m/s (tom tromle)
Linjehastighed maks.: 4,8 m/s (fuld tromle)

Skyllepumpe (valgfrit)

Type: FMC/AW 1122BCD
Maksimal flow : 140 l/m
Maksimalt tryk: 70 Bar

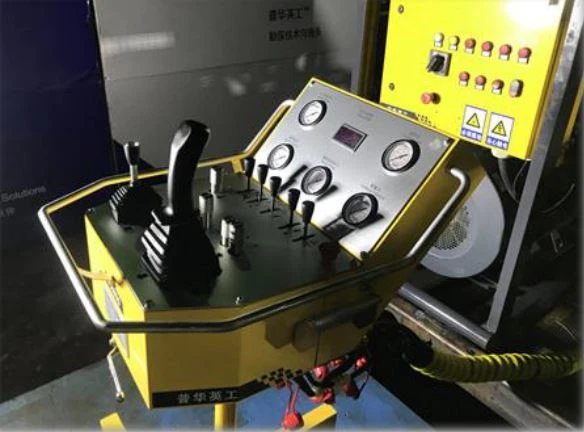

Kontrolsystem

Kontrolpanelet er pilot--hydraulisk-kontroldesign, som er kompakt og let.
PHC-kontrolpanelet er udstyret med bruger-venligt interface og overvågningsmålere.
Knapperne og knapperne er godt udformet til håndkomfort og betjeningsnøjagtighed, hvilket giver fremragende ergonomisk kontrol af riggen samt forbedret sikkerhed og produktivitet.
N-stop-knap er indstillet til nem adgang for at sikre betjeningssikkerhed.

Mål & vægte
